안녕하세요 히트입니다

이번에는 릴레이에 대해서 알아 보려고 하는데요

릴레이라는 공통된 표현을 사용하지만

정말 여러 모양의 릴레이들이 나오는데요

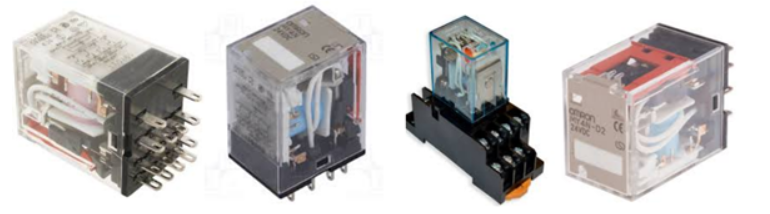

제가 주로 다뤘던 릴레이는 소켓에 장착해서 사용하는 MY2/MY4/LY2/LY4 릴레이 입니다

릴레이의 작동 원리는 모양이나 종류와 상관없이 동일 하기 때문에

릴레이란 무엇인지 간단하게 알아보고

소켓용 릴레이에 대해 설명을 드려보겠습니다

1. 릴레이란?

쉽게 말해서 ON/OFF 해주는 스위치의 개념인데요

일반적인 스위치와의 가장 큰 차이점은

- 스위치는 수동으로 ON/OFF를 해줘야 하는데

- 릴레이는 자동으로 ON/OFF가 된다는 점입니다

릴레이는 작동하기 위해 필요한 전압은 낮지만 입력될 수 있는 전압은 높은데요

릴레이는 흔히 낮은 전압/전류를 이용하여 더 높은 전압/전류를 제어하는데 사용됩니다

2. 릴레이 작동원리

릴레이에는 [전자석]이라는 [코일]이 들어 있는데요

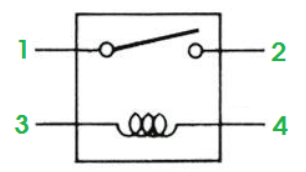

전압을 넣어주면 전류가 흐르면서 3~4번에 있는 전자석 코일이 자성을 띄게 됩니다

그래서 1~2번에 있는 철편을 끌어당겨서 스위치가 ON이 되게 하는데요

모양이 다를지언정 작동원리는 대부분 똑같다고 알아두시면 될 것 같습니다

3. MY4? LY2?

소켓에 껴서 사용하는 릴레이 규격으로는 MY2/MY4/LY2/LY4 4가지가 기본적인데요

- 앞의 MY/LY는 접점 용량을 나타내고 (MY=5A / LY=10A)

- 뒤의 숫자는 접점 개수라고 생각을 하시면 됩니다

- MY4 = 4A4B 5A

- LY2 = 2A2B 10A

- LY4 = 4A4B 10A

이런 식이고요

여기에 릴레이 구동 전압(AC220V / AC110V / DC24V 등등)만 붙이시면 모델선정은 끝이 납니다

- MY4 AC220V

- LY2 DC24V

- LY4 AC220V 등등

위 사진의 제일 왼쪽편으로 보시면 제일 얇은 릴레이가 보이실텐데요

위에 언급한 MY2/MY4/LY2/LY4외에 슬림한 타입으로 나오는 릴레이 입니다

파나소닉이나 금성프로텍에서 나오는 슬림형을 주로 취급을 해봤는데요

사용용도는 같으니까 궁금하신분들은

- 금성프로텍 -> GP2R 시리즈

- 파나소닉 릴레이 -> SHN 시리즈로 검색을 해보시면 될 것 같습니다

4. 메이커별 릴레이 모델

보통 위에 선정한 릴레이와 전압뒤에 원하시는 메이커만 적어주셔도 되긴 하는데요

1) MY4 AC220V 기준

- 카콘릴레이 = HR705-4PL AC220V

- 하니웰릴레이 = SZR-MY4-N1 AC220V

- 금성프로텍 = GPM-4L AC220V

- 옴론릴레이 = MY4N(S) AC220V / MY4N-GS AC220V

2) LY2 DC24V 기준

- 카콘릴레이 : HR710-2PL DC24V

- 하니웰릴레이 = SZR-LY2-N1 DC24V

- 금성프로텍 = GPL-2L DC24V

- 옴론릴레이 = LY2N(S) DC24V / LY2N-GS DC24V

이런식으로 모델 선정이 되는데요

굳이 메이커별로 모델을 모르시더라도

- MY4 AC220V 카콘릴레이 주세요

- LY2 DC24V 금성프로텍꺼로 주세요

등으로 주문을 하셔도 충분히 통용되니까 MY2/MY4/LY2/LY4만 알고 계셔도 무방 할 것 같습니다

하지만 범용/기본타입 릴레이 외에 다른 제품들을 찾으신다면

모델을 확실히 확인하셔서 주문을 하셔야 하니까

범용제품 외의 릴레이를 찾으신다고 하시면 원하시는 메이커의 사이트에 들어가셔서 모델선정을 하셔야 합니다

5. 메이커별 금액차이

같은 릴레이라 하더라도 메이커별로 금액차이는 천차만별인데요

제가 취급을 해봤던 제품들인 [카콘] / [하니웰] / [금성프로텍] / [옴론] 제품을 예로 비교를 하면

- 카콘 : 제일저렴하고 일반적 (MY4 AC220V 기준 : 2000원대 후반~3000원대 초반)

- 금성프로텍 : 두번째로 저렴한 국내생산제품 (MY4 AC220V 기준 : 3000원대 중반)

- 하니웰릴레이 : 릴레이쪽에서 유명한 메이커지만 금액이 많이 비쌈 (MY4 AC220V 기준 : 8~9천원)

- 옴론릴레이 : 옴론릴레이는 표준형/저가형 2가지로 나뉘는데요

MY4N(S) / LY2N(S)가 표준형에 속하고

MY4N-GS / LY2N-GS가 저가형에 속합니다

옴론 메이커를 달고 나오지만 중국에서 생산되는 제품을 따로 구분을 해서

저가형으로 판매가 이루어지고 있습니다

(MY4N AC220V 기준 : 저가형은 5~6천원 수준)

이 외에도 [하이베로 릴레이]로 카콘과 비슷한 금액대의 저렴한 브랜드도 있는데요

저희는 하이베로릴레이와 금성릴레이를 주력으로 판매하고 있고

다음으로 카콘제품이 판매되고 있습니다

하니웰과 옴론은 비싸서 여러곳에서 사용을 하는 제품은 아니지만

그래도 하니웰/옴론 고정으로 사용하는 업체들은 하니웰/옴론만 찾으시더라고요

저는 판매업자 입장이기에

금액적인 비교는 가능하지만

금액에 따른 큰 차이가 있는지 / 불량율이 차이가 날정도로 심한지 등의 세부정보는 잘 알지 못하기에

이점은 참고해주셔야 할 것 같습니다 ㅠ

6. SSR? 무접점 릴레이?

마지막은 SSR / 무접점 릴레이 라고도 불리는 [반도체 릴레이] 입니다

간단하게만 짚고 넘어가려고 하는데요

일반 릴레이의 경우는 전자석을 이용한 물리적인 접촉으로 ON/OFF를 만들어내기에

- 다소의 ON/OFF 시간이 걸리고

- 기계적인 접촉으로 인한 딸칵 딸칵 소리의 소음이 있으며

- 기계적인 접촉이기에 물리적인 수명이 있는 반면에

SSR의 경우에는

- 반도체 소자를 이용한 개폐 방식으로 물리적인 접촉이 없고

- 그렇기에 소리가 나지 않으며 (무음)

- 물리적인 수명도 적고, 반응속도도 일반릴레이보다 훨씬 빠릅니다

그만큼 비싸지만요 ㅋ

이렇게 간단하게나마 릴레이에 대해 알아봤는데요

메이커와 관계없이 소켓들은 호환이 되기에

굳이 소켓까지 메이커를 맞춰가며 사용을 하시지는 않으셔도 됩니다

그럼 다음 포스팅에서 뵙도록 하겠습니다

감사합니다
