안녕하세요 히트입니다

카콘 스위치는 원래 안다루려고 했으나

포스팅 할 주제도 점점 떨어져 가기도 하고

추 후에는 카콘 스위치도 취급을 할 수 있기에

간단하게 한번 남겨보려고 합니다

카콘(KACON) 제어스위치



어느 스위치 회사나 마찬가지겠지만

카콘도 정말 여러모양의 스위치들이 나오는데요

카콘스위치 중에서 가장 기본인 K시리즈에 대해서 다뤄보도록 하겠습니다

기본적으로 K시리즈 모델만 선정하실 수 있어도

대부분의 카콘 스위치 모델 선정에 어려움은 없으실 겁니다

카콘 기본 스위치인 K시리즈



대부분의 스위치회사 혹은 스위치들을 보시면

시리즈별로 PL램프 / PB스위치 / PBL스위치 / 셀렉터스위치 / 비상스위치 등등 종류별로 나오는데요

K시리즈 역시 마찬가지 입니다



정말 수십가지의 스위치가 나오지만

카콘 모델은 제 개인적으로는 제일 직관적이라고 생각이 드는데요

이렇게 한장만 보시면 끝!



형명구성도 한장으로 끝나는데요



여기에 1번부터 순서대로 필요하신 스위치를 보시면서 숫자를 입력하시면 됩니다

1) 25파이 PL램프 적색 AC220V가 필요한 경우

 - K25-14R AC220V

2) 30파이 PBL 녹색 DC24V가 필요한 경우

 - K30-24G RF DC24V << 저희는 평형을 기본타입으로 취급 해서 RF가 붙습니다

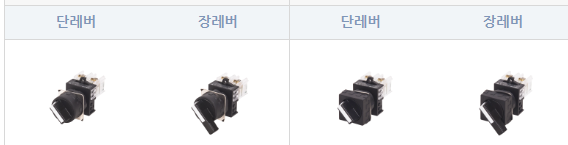

3) 25파이 셀렉터 2단 단레바와 장레바

 - K25-41K (단레바)

 - K25-41K-L (장레바)

이런식으로 적용이 됩니다



카콘은 앞에 파이수 K22 / K25 / K30이 붙고

뒤에 붙는 첫번째 숫자로 인해서 기능이 정해지며

보통 그뒤로 붙는 숫자가 1이면 전원이 없는 스위치

 - K25-21R : 25파이 푸쉬버튼 적색

 - K22-41K : 22파이 셀렉터 스위치 2단 단레바

4가 붙으면 전원이 들어가는 스위치

 - K25-24R RF DC24V : 25파이 PBL 적색 DC24V

 - K25-44G AC220V : 25파이 조광셀렉터 녹색 AC220V

이런식으로 진행이 됩니다



여기서 한가지 더 추가로 말씀을 드리면

조광타입의 경우 뒷자리가 4인데요

 - 뒷자리가 4다 = 일반전구 = K25-14 / K25-24R RF / K30-44 등등

LED전구를 낄경우 숫자 4 -> 숫자 7로 변경을 해주시면 됩니다

 - 뒷자리가 7이다 = LED타입 = K25-17 / K25-27R RF / K30-47 등등



모델 자체에는 전압표시가 안되어 있기 때문에

전원이 들어가는 타입의 경우는 AC220V인지 DC24V인지 따로 적어주셔야 하니까

참고하시면 될 것 같습니다



K25F-AL 고급 타입 스위치



기본 스위치류인 K시리즈 외에

고급형인 K25F-AL 시리즈를 보시더라도

모델 선정은 거의 비슷한데요



다른 소형 스위치를 보셔도

8파이 10파이 12파이 형명구성



큰 틀은 비슷하게 사용되는 것을 알 수 있습니다



이렇게 간단? 간략? 하게 카콘 스위치에 대해서 알아봤는데요

카콘스위치가 개인적으로 생긴건 제일 싼티가 나보이긴 하지만...(지극히 개인적...)

 - 실제로 저렴하기도 하고

 - 인증도 잘 되어있고

카콘 자체는 대기업이기 때문에 많은 분들이 사용을 하고 계십니다



저희 주력이 케이지오토와 건흥이라서 그렇지

충분히 인지도있는 스위치 라는 점 참고 부탁드리겠습니다

감사합니다
