안녕하세요 히트입니다

이번에는 슈나이더 EOCR 관련해서 포스팅을 해보려고 합니다

1. EOCR이란?

- [EOCR]은 [과전류 계전기]라고도 하는데요
- 과전류가 발생하는 상황을 전자식으로 감지하는 계전기 입니다
- 과전류는 전기 회로나 장치에 허용된 이상의 전류가 흐르는 것을 말하는데요
- 일반적으로 [모터 보호를 목적]으로 사용되는 제품이며
- 모터에 과부하나 단락이 발생해서 일정시간동안 허용전류값 이상이 감지 될 경우 작동하여 전원을 차단하는 신호를 보내주는 역할을 합니다

슈나이더 EOCR만 하더라도

종류가 수십가지 이상이 있는데요

그 중에서 가장 보편적으로 쓰이는 제품들에 대해서 간단하게 알아보도록 하겠습니다

여기서 보편적이라 함은

제가 일하는 곳 기준으로 재고를 두고 판매하는 제품 위주라는 점

참고해서 봐주시면 감사하겠습니다

2. SS 시리즈

첫번째는 가장 기본적이고, 많이 사용되는 제품인 SS 시리즈 입니다

케이블을 연결 할 수 있도록 연결부가 있는 것이 특징이고요

SS-05S / SS-30S / SS-60S 기본적으로 3가지 A로 나뉘어서 나옵니다

큰 용량이 필요할 때는 2CT나 3CT를 아래쪽에 달아서

조합해서 사용하는 용도로도 많이 사용 됩니다

3. SSD 시리즈

SSD 시리즈는 디스플레이 내장 타입 인데요

SS 시리즈에 +D(디스플레이)내장 되있는 타입 해서 SSD로 나오고

SS와 마찬가지로 SSD-05S / SSD-30S / SSD-60S 3가지로 나옵니다

4. SP 시리즈

SP 시리즈는 [직결형] 타입으로 나온 EOCR 입니다

SS/SSD 시리즈는 상부에 케이블을 연결할 수 있도록 되어있지만

SP 시리즈는 직접 취부할 수 있도록 3가닥이 올라와 있는 것이 특징입니

SP 시리즈는 SP-01RM / SP-10RM / SP-20RM / SP-40RM 4가지로 나오고

SP-40RM만 금액이 조금 더 비싼 점 참고하시면 될 것 같습니다

5. SE2 시리즈

다음은 SE2 시리즈 인데요

SE2는 [관통형]으로 케이블을 관통 할 수 있는 구멍이 뚫려 있는 것이 특징 입니다

SE2도 SE2-05RS / SE2-30RS / SE2-60RS 3가지로 나옵니다

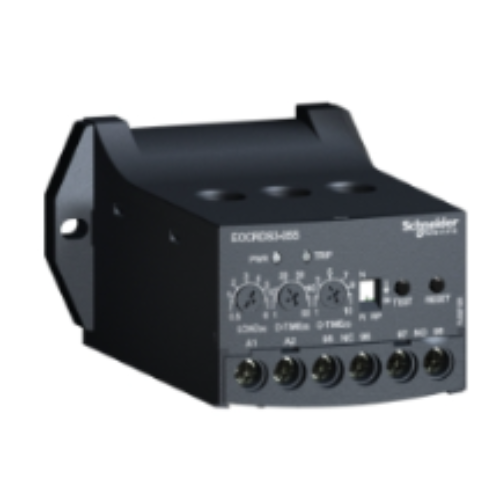

6. DS3 시리즈

마지막은 DS3 시리즈인데요

DS3 시리즈 역시 SE2 시리즈와 마찬가지로 [관통형] 타입 입니다

SE2 시리즈와 가장 큰 차이점은

- SE2 : O-TIME 만 존재

- DS3 : O-TIME / D-TIME 존재

라고 알고 있습니다

(D-TIME이 추가라는건 더 비싸다는 소리겠죠? ㅎ)

DS3 시리즈는 DS3-05S / DS3-30S / DS3-60S 3가지로 나옵니다

여기까지 5가지 정도가 기본적으로 재고를 두면서 취급을 하는 제품인데요

3가지/4가지로 나온다고 적어는 놨지만

실제적으로 세부적으로 들어가면

같은 시리즈 내에서도 더 여러종류들이 나오는데요

기본적으로 재고를 두면서, 기본품으로 판매를 하고 있는 제품 위주로 설명을 드린거니까

참고하시면 될 것 같고요

SE2와 DS3를 비교에서 말씀드린

O-TIME과 D-TIME에 대해 모르시는 분들이 계실 듯 하여 간략하게 말씀을 드리면

일반적으로 모터를 기동하기 시작하면

처음에는 과전류가 흐르게 되는데요

D-TIME (기동지연 시간)

- D-TIME을 설정해서 처음에 흐르는 과전류로 인해 EOCR이 동작하는 것을 막아 주는 역할을 합니다

- 모터기동 -> 정상동작까지 10초정도 과전류가 흐름 이라는 상황이라고 가정을 하면

- D-TIME을 12초 정도로 세팅을 해주면 기동 후 12초부터 EOCR이 작동하게 됩니다

O-TIME (동작시간)

- 과전류가 감지되고 EOCR이 동작을 하기까지의 시간

- 5초로 세팅을 하면, 과전류 감지 후 5초 후에 EOCR이 동작하는 시간을 나타냄

이렇게 입니다

제품 별 자세한 스펙이 궁금하신 분들은

상단과 하단에 쇼핑몰 사이트를 통해서 들어가시면 상세설명에 카탈로그를 같이 올려 놨으니까

확인해보시면 될 것 같습니다
