안녕하세요 히트입니다

이번에는 팬 관련해서 글을 써볼까 합니다

팬을 제작하는 업체 역시 엄청 여러군데인데요

- 쿨팬(COOL FAN) / 풀텍(Fulltech) / NMB / 산요데끼(SANYODENKI) / 썬트로닉스 등등...

각 메이커별로 성능적인 부분이나 모양/재질 등이 조금씩 다르긴 합니다

제가 주로 많이 다뤘던 팬 메이커로는

- 쿨팬 = 저가형

- 썬트로닉스 = 메이커 / 시험성적서 가능

이렇게 2가지가 있는데요

이 2가지를 가지고 설명을 드려보겠습니다

기본적으로 팬은 80Ø / 90Ø / 120Ø(슬림형) / 120Ø(일반형) / 150Ø가 기본적으로 시중에 풀리는 제품입니다

하지만 이 외에도 60Ø / 130Ø / 170Ø / 200Ø / 250Ø 등등 여러 종류의 사이즈가 나오기도 합니다

저는 거의 대부분 80Ø ~ 150Ø 위주로 취급을 했었고

1년 이벤트 수준으로 200Ø나 250Ø가 나가기도 했었는데요

가장 기본적인 80Ø ~ 150Ø를 기준으로 설명을 드려보겠습니다

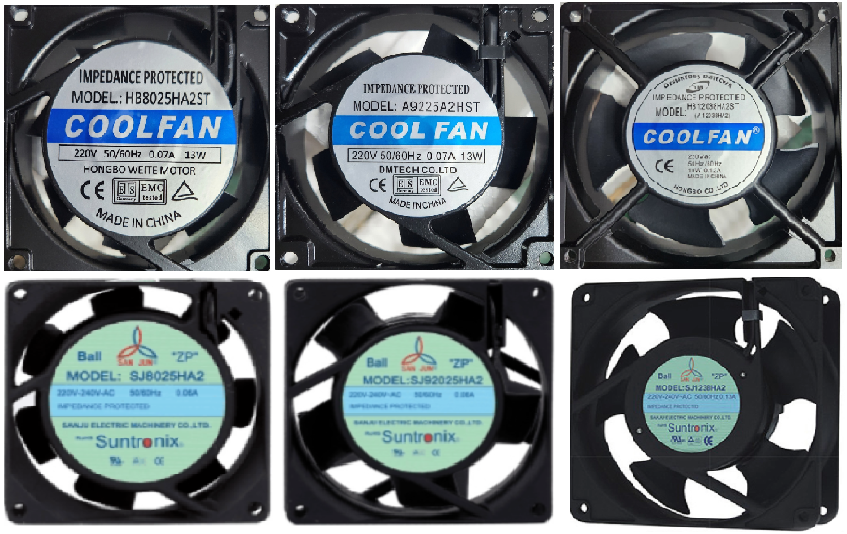

1. 모델비교

1) 80파이 팬

- 쿨팬 : A8025HA2ST(슬리브) / A8025HA2BT(볼베어링)

- 썬트로닉스 : SJ8025HA2SAT(슬리브) / SJ8025HA2BAT(볼베어링)

2) 90파이 팬

- 쿨팬 : A9225HA2ST(슬리브) / A9225HA2BT(볼베어링)

- 썬트로닉스 : SJ9225HA2SAT(슬리브) / SJ9225HA2BAT(볼베어링)

3) 120파이 팬(슬림)

- 쿨팬 : A12025HA2ST(슬리브) / A12025HA2BT(볼베어링)

- 썬트로닉스 : SJ1225HA2SAT(슬리브) / SJ1225HA2BAT(볼베어링)

4) 120파이 팬(일반)

- 쿨팬 : A12038HA2ST(슬리브) / A12038HA2BT(볼베어링)

- 썬트로닉스 : SJ1238HA2SAT(슬리브) / SJ1238HA2BAT(볼베어링)

5) 150파이 팬

- 쿨팬 : G17050HA2

- 썬트로닉스 : SJ1725HA2

모델에서 공통점들이 보이시나요?

기본적으로 쿨팬은 A로 시작을 하고요 (150파이만 G로 시작)

썬트로닉스는 SJ로 시작을 합니다

2. 모델로 보는 사이즈와 스펙

이제 팬의 모델을 분석해볼텐데요

회사에서 지정한 시리즈 모델인 쿨팬(A) / 썬트로닉스(SJ) 뒤에 나오는 숫자는 Ø를 나타내는 숫자입니다

- 80이면 80Ø

- 92면 90Ø (정확히는 92Ø 팬 이라서 92 입니다)

- 120 or 12면 120Ø

- 170 or 17이면 150Ø (정확히는 170Ø 팬이라서 17 입니다)

파이를 나타내는 숫자 뒤에는 두께(굵기) 라고 보시면 되는데요

- 80Ø~90Ø = 25mm

- 120Ø 슬림형 = 25mm

- 120Ø 일반형 = 38mm

- 150Ø = 50mm (썬트로닉스만 특이하게 SJ1750이 아니고 SJ1725 입니다)

그 뒤로 붙는건 전압입니다

- A1 : AC110V

- A2 : AC220V

- S24 / B24 등등 : DC24V

마지막은 [슬리브 타입]과 [볼베어링 타입]을 구분해주는 영문인데요

- ST / SAT = 슬리브 타입

- BT / BAT = 볼베어링 타입

을 나타내는 영문 입니다

3. 슬리브(SLEEVE) 타입 VS 볼(BALL)베어링 타입

흔히들 슬리브보다 볼베어링이 소음이 적게 나는걸로 알고 계신분들이 계신데요

(~~저도 한동안은...~~)

베어링으로 인한 소음차이는 잘못된 정보라고 합니다

소음은 팬속도에 의해 좌우되는데요

저속/중속/고속에 따라 소음 차이가 발생하게 되는거라서

베어링과는 무관하다고 합니다

그럼 슬리브 타입과 볼베어링 타입의 차이점은 뭘까요?

바로 팬의 수명과 연관성이 있습니다

- 슬리브 베어링 : 베어링에 오일을 발라서 팬이 회전을 도움

- 볼 베어링 : 베어링 내에 볼이 들어 있어서 볼 베어링!

슬리브 타입의 경우 일정시간이 지나서 오일이 증발해 버리면

그때부터 베어링과 샤프트의 마찰음으로 소음이 나기 시작하다가 팬이 멈추게 되는데요

이 것 때문에 소음차이가 난다고 생각을 하게 됐던 것 같습니다

볼 베어링의 경우는 안에 볼이 들어 있어서 외부의 영향을 많이 받지 않아서 장시간이 사용 가능 합니다

온도가 높다거나 / 먼지가 많다거나 / 장시간 팬을 돌려야 하는 곳 등에서는 볼 베어링이 좋겠죠??

4. 팬 부속품

팬 부속품은 팬카바류 / 팬망류 / 팬코드 정도가 있는데요

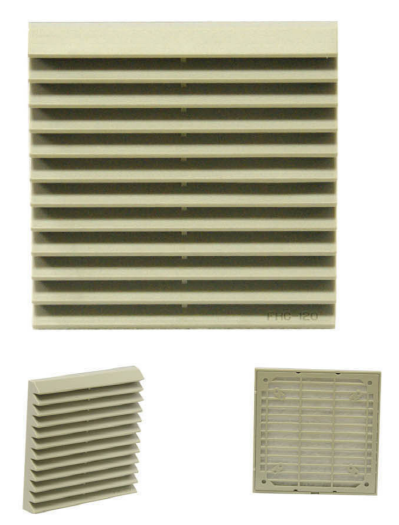

1) 팬카바(빗살무늬)

판넬 바깥쪽으로 부착되는 팬카바(빗살무늬) 입니다

120파이 / 150파이 / 200파이 기본 3가지가 나오지만

팬에 직접 부착해서 사용을 하실 경우에는

- 팬카바(빗살무늬) 120파이 / 150파이 = 120파이 팬에 사용

- 팬카바(빗살무늬) 200파이 = 150파이 팬에 사용

이렇게 취부 가능하도록 구멍이 뚤려 있습니다

150파이 팬에 직접 부착해서 사용하실 경우 팬카바(빗살무늬) 150이 아닌 200으로 써야 하는 점

참고하시면 될 것 같습니다

2) 팬카바(필터망)

팬은 80Ø / 90Ø 등도 나오는데 빗살무늬 팬카바의 경우 120/150/200 고정이라서

(KEM에서 90파이 빗살무늬 팬카바가 나오기는 합니다)

작은 사이즈용으로 나오는 팬카바 입니다

- 80파이 / 90파이 / 120파이 3가지로 나오는 걸로 알고 있습니다

3) 팬망(은색철망)

다음은 팬망류쪽인데요

팬망도 은색철망과 흑색사각철망 2가지가 나오는데요

저는 흑색 사각철망은 120파이 외에는 거의 취급을 안해봐서

은색철망만 다루도록 하겠습니다

은색 철망은 기본적으로 80파이 / 90파이 / 120파이 / 150파이가 나오고요

그 외에 큰 팬들의 경우는 기본 재고품은 아니지만

팬 주문시에 같이 주문을 해서 받는 방식으로 몇번 취급을 했었습니다

4) 팬코드

팬에 꼽는 팬코드 인데요

팬코드는 기본적으로 1M / 2M / 3M 3가지로 나옵니다

1M는 위 사진을 보시면 ㄱ자처럼 꺾여 있는데요 (보통 꺾여있는걸 선호하심)

2M와 3M는 일자형식으로 되어 있습니다

2M와 3M도 ㄱ자 타입이 나오는지는 모르겠네요

(저희는 일자밖에 못구해봐서...)

이렇게 팬과 팬관련 부속품에 대해서 알아봤는데요

전기자재쪽은 특히 처음 접할때는 복잡하고 어려워보이지만

알고보면 나름 모델하나로 스펙을 확인할 수 있게끔 나와있는 것들이 대부분이라서

조금만 알아봐도 금방 익힐 수 있는게 좋은 것 같습니다
